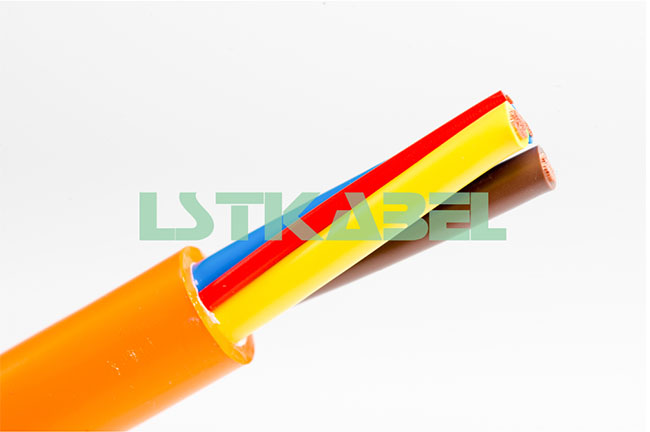

拖鏈電纜也稱拖曳電纜，坦克鏈電纜。其基本定義為為了防止電纜糾纏、磨損、拉脫、掛和散亂，常把電纜放入電纜拖鏈中，對電纜形成保護,并且電纜還能隨拖鏈實現來回移動,這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜。
在電纜的中心根據芯數數量以及每根芯線交叉區域的空間里盡可能的有一個真正的中心線填充（而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充）這種方法能有效的保護絞線結構，防止絞線游離到電纜的中心區域。
2.導體結構
電纜應該選擇最具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的最佳直徑，長度和節向的屏蔽組合，它有最佳的抗拉能力。
3.芯線絕緣
電纜內的絕緣材料不能彼此粘滯。而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC或者TPE材料才能用于拖鏈的數百萬米電纜中的應用過程中證實他的可靠性。
4.絞線
絞線結構必須以最佳的交合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。
5.填充物或附屬填充物
內護套甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。
6.編織屏蔽
層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。
7.高性能外護套
外護套由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的但也要有支撐功能，當然應該是高壓成型的。
其結構為：
1.抗拉中心
在電纜的中心根據芯數數量以及每根芯線交叉區域的空間里盡可能的有一個真正的中心線填充（而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充）這種方法能有效的保護絞線結構，防止絞線游離到電纜的中心區域。
2.導體結構
電纜應該選擇最具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的最佳直徑，長度和節向的屏蔽組合，它有最佳的抗拉能力。
3.芯線絕緣
電纜內的絕緣材料不能彼此粘滯。而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC或者TPE材料才能用于拖鏈的數百萬米電纜中的應用過程中證實他的可靠性。
4.絞線
絞線結構必須以最佳的交合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。
5.填充物或附屬填充物
內護套甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。
6.編織屏蔽
層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。
7.高性能外護套
外護套由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的但也要有支撐功能，當然應該是高壓成型的。
其工藝為：
拖鏈電纜芯數從單芯到60芯不等，單芯面積更是涵蓋類了0.08-60的所有型號。
額定電壓：＜0.5m㎡: 300V/300V
≥0.5m㎡: 300/500V
測試電壓：2000V
最小彎曲半徑：
固定敷設：8×D
移動安裝：當行程＜10米時，彎曲半徑為10×D
當行程≥10米時，彎曲半徑為12×D
使用溫度：固定敷設（-30℃/+70℃）
移動安裝（-20℃/+70℃）
抗輻射強度：8×10 CJ/KG
耐油性：極好
耐候性：耐UV,適合戶內使用。
阻燃特性：符合IEC60332-1
拖鏈電纜芯數從單芯到60芯不等，單芯面積更是涵蓋類了0.08-60的所有型號。
額定電壓：＜0.5m㎡: 300V/300V
≥0.5m㎡: 300/500V
測試電壓：2000V
最小彎曲半徑：
固定敷設：8×D
移動安裝：當行程＜10米時，彎曲半徑為10×D
當行程≥10米時，彎曲半徑為12×D
使用溫度：固定敷設（-30℃/+70℃）
移動安裝（-20℃/+70℃）
抗輻射強度：8×10 CJ/KG
耐油性：極好
耐候性：耐UV,適合戶內使用。
阻燃特性：符合IEC60332-1
