多芯電纜的焊接和安裝與檢驗

文章出處：責任編輯：發布時間：2020-10-26 13:12:02 點擊數：- 【大 中 小】

電纜在電子產品以及電子系統中都扮演著重要的角色，是連接電子產品各個功能的關鍵環節，廣泛運用于航天航空以及海上戰艦等領域，存在在各種不同的環境中，所以電纜的性能穩定成為了制作以及焊接電纜的最主要考慮因素，這主要是由于在制作的過程中不完善或在焊接的過程中接觸不良以及焊接質量不高都會對整個電子系統產生極大的影響，電纜的制作以及焊接質量不達標，就會威脅整個系統的運行安全，所以在制作與焊接的過程中一定要嚴格的按照要求進行，從而保證電纜的性能穩定，促進系統功能的實現，主要對多芯電纜的制作過程以及應注意的事項進行分析，并提出了一些有效的解決辦法。

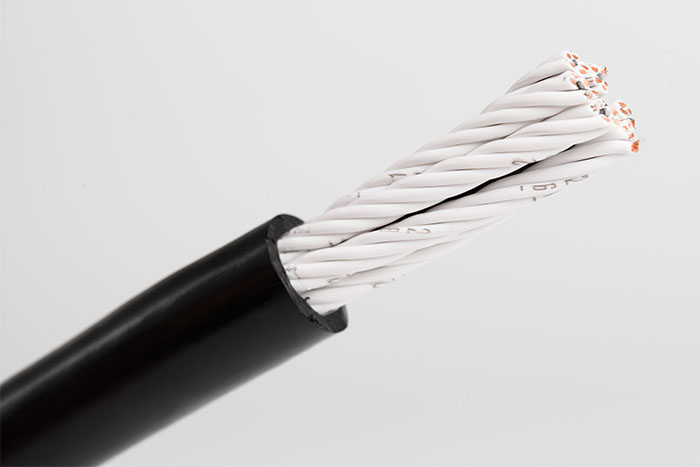

多芯電纜

當制作程序全部完成后，即可開始焊接工作的開展，焊接是電纜制作中最關鍵也是最重要的一個步驟，在進行焊接前，一定要仔細檢查電纜標識以及尾罩等附件全部安置接時，要保證導線是平放在焊杯中，嚴格的按照焊接順序進行，焊接的時間一般控制在3到5秒，在焊接完成后，如果焊接質量不達標，則要在焊杯冷卻后進行第二次焊接，焊接完成后用無水酒精清洗并且自然晾干，在檢驗合格后，用鑷子將套管推入焊接好的焊杯中，同時要做好向上的標記，以便在之后進行查看。
在當所有芯線的焊接工作完成后，用熱縮套管將備用線的端頭包好。然后將電連接器的尾罩部位旋緊，頂端從螺絲固定，同時應用絕緣帶將電纜表面壓緊環纏好，弄好后將芯線的屏蔽層拉出，與壓緊環上的一個螺釘進行連接，連接好后對壓緊環兩端的螺釘進行擰緊固定，在電連接器的尾罩安好后，應與電纜進行連接并固定，保持穩定，在安裝的過程中如果電纜的外徑過小，而電連接器尾罩的范圍較大時，尾罩不能很好地將電纜固定，則要選取一個合適的熱縮套管放置到尾罩的尾部，包好后將電纜的標識縮至電連接器的尾部，而在此過程中要注意電纜的標識與電連接器的位置相一致。在多芯電纜安裝完成后，則要對電纜進行檢驗，在檢驗的過程中一定要嚴格的按照之前所設計的圖紙及工藝要求進行，在對電纜進行檢驗時主要是檢查電纜的型號、長度、絕緣情況以及性能等方面的情況。
