扁電纜和圓電纜有什么區別

2021-03-12 15:04:51

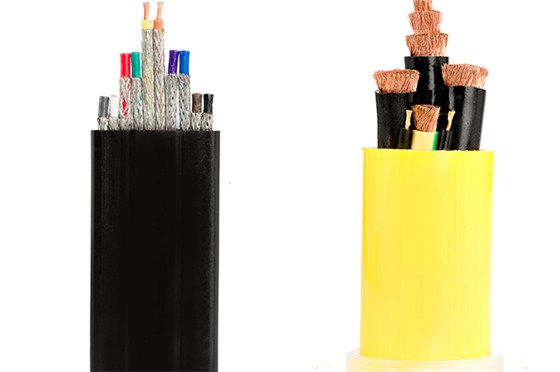

電纜按照形狀主要分為扁電纜（扁平電纜）和圓電纜兩個類型，很簡單直接的理解，一個形狀是扁的，一個是圓的，兩者外觀上的區別，如下圖，左邊是扁電纜，右邊是圓電纜。那為什么電纜要做成扁形和圓形，兩種電纜有什么區別，這里做個介紹。

扁電纜和圓電纜

扁電纜，是由許多根導線結合在一起，內部的電纜絲是成排排列的，而形成的扁形導線。這種電纜造價低，重量輕，韌性強，而且可在大型設備以及在小型設備中都易于使用。因為扁平電纜的結構較為特殊，在芯線根數完全相同的情況下，相較于圓電纜而言，點評電纜的彎曲幅度更大一些，所以在一些經常需要彎曲電纜的情況下，扁平電纜才能夠勝任，才能夠避免因為頻繁的彎曲而折斷，所以它能夠在各種移動電氣設備上得到廣泛的應用，比如各種各樣的啟動設備電梯和塔吊等！
扁平電纜內部導體線芯是按均勻有序的規則并存排列，多為一字排列或梅花排列，圓形電纜內部導體線芯多絞合而成；第三彎曲度不同，在導體芯線根數完全相同的情況下，相較于圓電纜而言，扁平電纜的彎曲幅度更大一些。第四折彎次數，在導體線芯數量相同時，扁平電纜折彎次數大于圓電纜，使用壽命也更長些。第五鋪設上，扁平電纜橫向不能偏移，鋪設上扁平電纜省時省力。第六散熱上區別，在導體線芯數量一樣的情況下，扁電纜的散熱要比圓電纜散熱好。第七增加加強筋，扁平電纜增加抗拉鍍鋅鋼絲更容易。
有個重要的一點相對于圓電纜，相同規格的電纜，生產扁電纜需要的原材料會更多一些，同樣的電纜，扁電纜的價格會比圓電纜貴一些。
扁電纜與圓電纜在起重機應用上主要區別于是否便于纏繞；我們經?？吹酱笮偷能壍朗狡鹬卦O(shè)備，總拖著電纜大部分都是扁形電纜，隨著起重設備的行走，扁形電纜總是不斷的被纏繞在電纜卷筒上，排列很整齊，如果是圓形電纜排列就不如扁形電纜排列整齊了！但扁形電纜也存在價格高的問題，通常固定電器設備是使用扁形電纜的。
